AI视觉位移丈量仪

introduction

AI视觉位移丈量仪

产品型号：JD-SAI100

市场价值：电议优惠

产品简介：AI视觉位移丈量仪能同时实现对多点位移的监测和预警，合用于桥梁、隧路、大坝、护坡、山体及构筑物等结构位移的持久监测和预警。

厂家客服：
厂家电话：15666889252

有关产品

一、产品简介

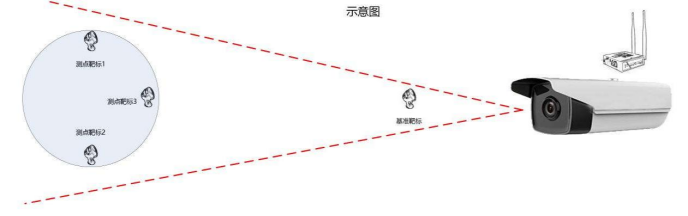

设备选取国际当先的数字图像有关（DIC）技术和物联网技术，单一传感器就能同时实现对多点位移的监测和预警，合用于桥梁、隧路、大坝、护坡、山体及构筑物等结构位移的持久监测和预警。

二、丈量道理

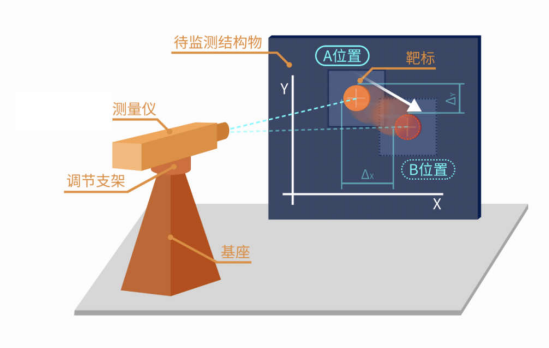

红表靶指标通过图像监测传感器的长焦光学系统成像在摄像头的光敏面上，通过基于嵌入式处置平台的图像处置鉴别和高精度定位技术，确定像点的精确地位，最后由物像关系确定靶指标的空间地位。通过对分歧时刻靶目标的空间地位比力分析，确定靶指标的变形情况，进而获得被测结构的变形参数。

三、产品特点

◆多点动态监测传感器；

◆选取嵌入式工控机设计、对恶劣环境的适应性更强、靠得住性更高；

◆选取国际当先的数字有关（DIC）技术，可能同时实现对多点位移的非接触式、高精度监测；

◆选取红表相机及恒流驱动的红表靶标，可能实现全天候监测；

◆选取物联网通讯技术，实现监测数据的远程、靠得住传输监测及预警治理系统可能实现数据采集、报警推送、数据推送对接第三方平台等。

四、技术参数

参数	注明
同时监测点数	肆意设定，可见即可测
监测距离	5~500m
位移分辨率	0.01PX
丈量精度	±0.1mm（距离 10m），±0.5mm（距离 50m），±5mm（距离 300m）
采集频率	20HZ
靶标波长	850nm
供电	市电、太阳能供电
传感器功耗	5W
靶标功耗	3W
工作温度	-40~85℃
相对湿度	80%

五、系统组成

设备	数量	单元	备注
视觉采集传感器	1	台	凭据现场配置
图像处置�？�	1	台
红表靶标	N	个	凭据现场配置
丈量软件	1	套
供电系统	1	项	凭据现场配置
传输方式	1	项	有线/2/3/4G

六、数据软件

将传感器采集到的图像进行分析处置推算，得出图像坐标系中当前测点坐标相对于初始坐标的相对变动，再通过图像坐标和大地坐标的系数转换得到现实的位移值。

1.实时监测数据展示;

2.可远程查看、下载汗青数据、治理各个丈量传感器及测点;

3.报警推送、数据推送对接第三方平台、权限治理等。
